一、注意事项
机器工作时，禁止进入其动作区域内。
操作者要站在能触及急停开关范围内。
本机必须专人操作
机器有故障时，请关掉电源
保持机器及环境清洁
为了安全，安装模具时，请关掉电源
使用前检查油标的油面高度，保持液压油标的2/3以上位置
将机器安置在坚固的地面上，并校正水平，使机器更稳定
检查电机转向，如转向错误，调整电源接线
10机器自动状态时，请确认输入资料的准确性。

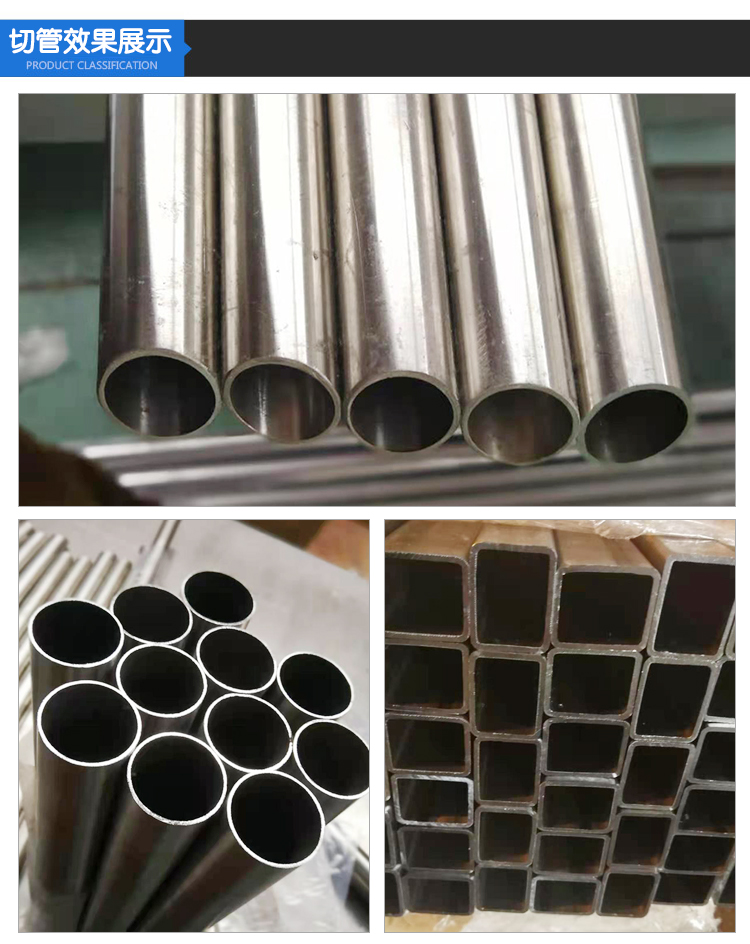

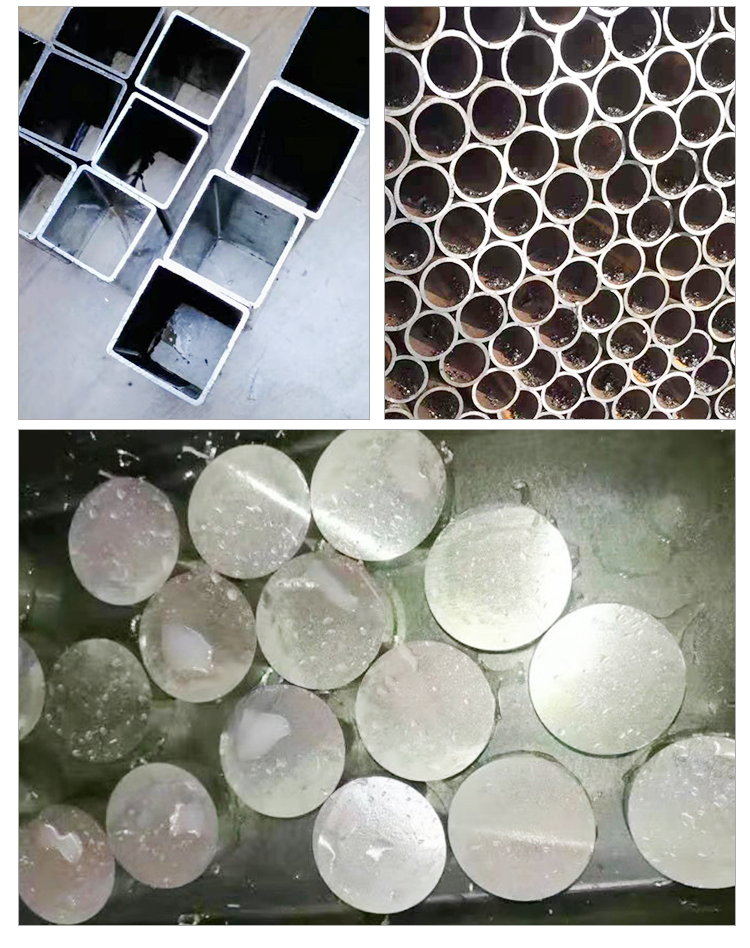

二、概况
高速自动伺服送料切管机，是本公司在吸取国外先进技术的基础上，自行研制开发的产品，同单片机控制，伺服送料,液压驱动，人机对话式的操作，设置输入简便，手动、自动任意选择并自动转换。移动式脚踏开关具有起动、紧停两种功能。安全性高，具有计数功能。整机性能稳定，切管效率高，是管件加工行业中的理想设备。
三、具体操作（控制器使用）
系统说明
通电后，显示厂商欢迎画面,按任意键,即进入工作画面;按参数/查询/运行等相关功能键进入相应画面；
（注：在停止模式下，即工作界面提示语句为“按运行键开始”按参数/查询等相关功能键方可进入）
1、按“参数/功能”键，进入参数设定画面（注：机器工作时，需先按停止键，进入停止状态）
操作方式：
按面板上下键进行参数选定 同时右上角参数说明区则显示该参数设定范围说明；
选定要设置参数项后，按数字键输入设定值；设定值输入完毕后，按确认键进行参数设定保存，如需重设，按退出键，再按数字键，即可重新进行参数的设定；按退出键返回到工作界面；
参数设定项与设定范围列表：
1:系统参数项:
|
工作编号 |
0-15号 |
|
工作模式 |
0-手/1-自动 |
|
设定数量 |
0-65535 |
|
加工数量 |
0-65535 |
|
齐头切 |
0-无/1-有 |
|
进料次数 |
0-999次 |
|
切管次数 |
0-999次 |
|
切管模式 |
0-单动/1-组合/2-简单 |
|
送料速度 |
1-99 |
2:时间参数项:
|
料夹紧时间 |
0-60S |
|
料夹松时间 |
0-60S |
|
切夹紧时间 |
0-60S |
|
切夹松时间 |
0-60S |
|
送料长度 |
0-600MM |
参数设定说明
在屏幕的右上方有选中参数的说明及设定范围；当设定参数大于允许值时，系统以该参数的最大充许值代替，小于最小允许值，以最小值代替；输入的小数位数多于充许位数时，系统会自动去除多余位数不作四舍五入处理。
在参数画面下（或停止模式下）按查询键，显示如图用户帮助信息；右上角为机器出厂日期；
2、控制器操作说明：
按停止健，机器进入如下工作界面，处于停止模式下；按运行键即可开始工作；
A、工作界面显示的是机器的的主要设定与工作状态提示；状态栏显示机器工作时的各种提示信息，当计数值等于数量值时，机器停止工作，需进入参数界面重新设置数量与计数的值；
B、无论机器处于什么工作模式，在停止状态下，按任意手动键，机器即进入手动工作状态，按操作键可进行操作；踩脚踏，机器即返回参数中设定的模式，处于停止状态下，按运行键开始工作；
C、按F键开关液晶屏背光，同时保存右上角距离；
a、手动模式：
进入手动操作画面，按动作说明边上的键可以执行相应的各个动作。动作结束由设定的参数决定，到后显示为“---已到位！！”
b、自动模式：
脚踏后开始工作，在工作状态时，再次脚踏则暂停动作，还需继续工作则再次脚踏，按停止键停止工作。
一个工作流程需两次脚踏完成。即工作开始一次，取管一次。
试机说明：试机只可用于机器的空运行，不可以用于加工！请谨慎！试机只是省去了除第一个开始的所有脚踏动作，其它动作流程和正式生产时一样，工作开始后将一直循环动作，直到计数值等于设定的数量或人为按键停止装态。
四、原理介绍
空载，接通电源，按电机启动按钮，电机工作，指示灯HL亮，油泵工作，经油滤，从油箱吸油，经溢流阀回油箱。
脚踏开始-切夹紧（时间）-料夹紧（时间）-切管（传感器）-退切（传感器）-切退夹（时间）-送料（伺服）-切夹紧（时间）-切管（传感器）-退切（传感器）-料返夹（时间）-退料（伺服）-料夹紧（时间）-切返夹（时间）-送料（伺服）
五、调试及模具安装
油箱加满油
接入380V电源
按启动
不同的工作模式，进入不同的操作
调整溢流阀,使系统压力合适
夹紧架调整：模具安装后，将夹紧架调至夹紧上模与切管轮同高
开档调节：松开锁紧螺栓，旋转开档调节手轮，调至所需开档，但需考虑回弹要小于工作开档。
溢流阀压力调整：按任一手动按钮不松开，压力表所显示压力即溢流阀压力，调节手柄，将压力调至所需压力。
六、故障分析
|
故障 |
产生原因 |
解决方法 |
|
按下电机启动按钮，电机不转，油泵无油输出 |
电机反转 |
调换电源接线 |
|
工作状态时，系统压力调不上，油缸不动作或不到位，速度慢 |
1、滤油器或管路堵塞
2、溢流阀阀芯卡死
|
清洗堵塞
检修溢流阀
|
|
系统压力正常，油缸不动作或速度慢，不到位 |
电磁阀卡死，动作不到位
节流阀开启太小
|
检修电磁阀
调节节流阀
|
|
压力波动严重，产生不正常噪音，油缸不灵活 |
系统进入空气，油面太低
油缸内部拉毛
电磁阀接线接触不良
|
添加液压油
修复油缸
检修电器接头
|
|
某些动作不工作 |
相应的电磁阀卡死
相应的电磁阀电器失灵
送料不工作
|
检修电磁阀
检查电器线路
检测伺服电机是否报警/是否接通电源.
|
|
工作时速度慢，无压力 |
溢流阀压力太低
密封件损坏
|
调整溢流阀压力
更换密封件
|
注：检查电磁阀是否卡死，可在电磁铁两端检查孔内推动阀芯，阀芯向前移动，去除推力能自动复位，则说明电磁阀没有卡死，否则说明电磁阀卡死（两端均要检查）
